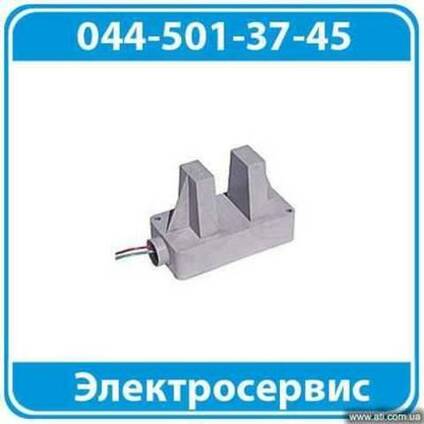

Бесконтактные конечные выключатели типа КВД-25

Общие сведения
Бесконтактные конечные выключатели типа КВД предназначены для коммутации электрических цепей управления и сигнализации при автоматизации различных систем.
КВД-25:
КВД - конечный выключатель дифференциальный;
25 - номер разработки.
Технические характеристики
Напряжение питания, В - 12-+ или 24-+ Пульсация напряжения питания при работе выключателя с логическими элементами, %, не более - 3 Мощность, потребляемая выключателем без нагрузки, Вт, не более - 1,8 Номинальное выходное нагрузочное сопротивление при активной и индуктивной (релейной) нагрузке, Ом, и напряжении, В: 12 - 330 24 - 680 Минимальное активное сопротивление при индуктивной нагрузке, Ом, и напряжении, В: 12 - 150 24 - 330 Остаточное напряжение выходного сигнала, В, не более - 1,2 Минимальные размеры воздействующего элемента (металлической пластины), от которого срабатывает выключатель, мм - 40x35x1 Дифференциал хода выключателя, мм, не более - 4 Допустимый разброс между точками срабатывания при прямом ходе воздействующего элемента, мм, не более - +0,2 Смещение точки срабатывания, мм, не более: от изменения температуры окружающей среды в рабочем диапазоне на каждые 10°С изменения температуры - +1 от колебания напряжения питания в пределах допустимых значений - +1,5 Масса выключателя, кг, не более - 0,22
Конструкция и принцип действия
Выключатель выполнен в виде коробки из ударопрочного полистирола и герметизирован компаундом холодного отверждения.
Корпус имеет рабочий зазор шириной 25 и глубиной 44 мм.
Для присоединения выключателя к источнику питания и подключения к нему реле имеются 4 вывода. В корпусе выполнена резьба G3/8" для соединения с металлорукавом (РЗ-АЛ-Х8, РЧ АМЦ-М-Х-АМг-5-4,7 или РЧ АМЦ-М-Х-АМг-5-6,3). Для крепления выключателя предусмотрены 2 винта М4.
Rн=330 Ом; Rр = 150 Ом, где Rн - сопротивление нагрузки;
Rр - активное сопротивление катушки реле (Кр);
Электрическая принципиальная схема включает в себя генератор и триггер на т
