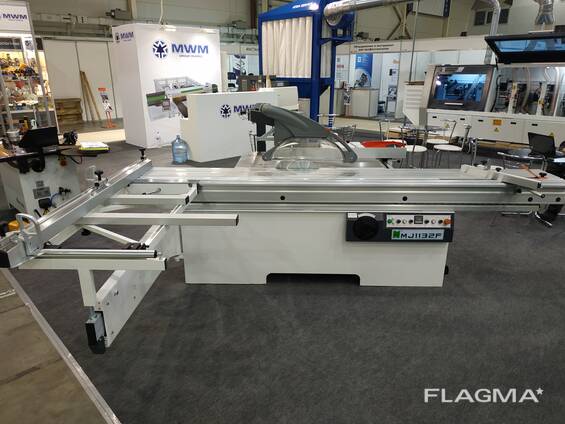

Форматно - раскроечный станок, модель MJ 1132F.

Назначение

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен наклон пильного узла до 45° от вертикальной плоскости.

Область применения

Предприятия и цеха по производству мебели, столярно-строительных изделий, клееных щитов, фанеры и другие мебельные и деревообрабатывающие производства.

Технические характеристики

Модель MJ 1132F
Наибольшая длина пропила, мм 3200

Размеры каретки, мм 3200 × 380

Расстояние между пилой и боковой базовой линейкой, наибольшее, мм
1300
Высота пропила основной пилой, наибольшая, мм 100 / 70

Наклон пильного узла, град. 0 - 45

Ø основной пилы (наибольший) / посадочный Ø, мм 350 / 30

Ø подрезной пилы / посадочный Ø, мм 120 / 22

Ø патрубка для аспирации пильного узла основной пилы, мм
115 / 100
Мощность двигателя основной пилы, кВт 5,5
Частота вращения основной пилы, об/мин. 3800 / 5200
Мощность двигателя подрезной пилы, кВт 1,1
Частота вращения подрезной пилы, об/мин. 9000
Общая установленная мощность, кВт 6,25
Вес, кг 1000

Особенности станка

Станок имеет удлинённые столы справа от пильного узла, а также в передней части каретки за основной пилой.
Независимые двигатели на основную - 5,5 кВт и подрезную - 1,1 кВт пилу.
Механизм быстрой смены оборотов 3800/5200 столом справа (см. фото из цеха). Это увеличивает опорную поверхность для распила крупногабаритных заготовок.
Также в комплектацию станка входит защитный кожух (как у станка Altendorf) c двумя сменными аспирационными колпаками СЕ-стандарта (кожух и колпаки см. на фото).
Колпак 1: для распила заготовки только под углом 90°.
Колпак 2: для распила заготовки под углом 90° или 45°.

Пульт управления на станине

Пульт управления станком позволяет оператору быстро включить/выключить привод пил, а также настроить угол наклона и вылет основной и подрезной пилы. На панели установлен индикатор частоты вращения основной пилы, а также кнопка аварийной остановки станка.
Наклон пильного узла в пределах от +45º до +90º осуществляется с помощью маховика.
Угол наклона отображается на электронном табло с точностью до 1º.

Литой пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка.
В станке реализована система быстрой смены частоты вращения основной пилы и полуавтоматический смазки направляющих.
Подъем и опускание пил реализованы с помощью электроприводов.
Призматические направляющие для подъема опускания основной пилы

Роликовая каретка

Стальные цилиндрические направляющие обеспечивают высокую точность и качество распиловки.
Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки. Ширина опорной поверхности каретки 380 мм.

Отдельный электрошкаф

Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу.
