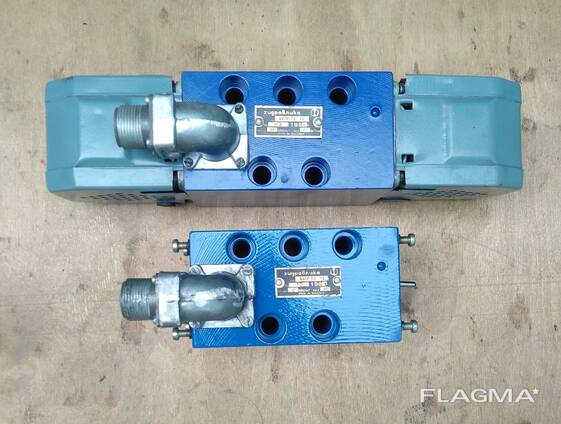

Гидрораспределители 44ПГ73-12 64ПГ73-12

Гидравлический распределитель 44ПГ73-12 золотниковый с электромагнитным управлением Ду=10мм, применяется в станочном оборудовании. Изготовлен из корпуса, золотника, возвратных пружин, электромагнитов типа МТ6202, ЭУ-620301 и др.

Информацию по магнитам смотрите в КАТЕГОРИИ: Электрооборудование - Электромагниты.

Гидрораспределитель служит для пуска, остановки и управления направлением потока жидкости в системах гидравлики станка.

Гидрораспределитель 44ПГ7312 обеспечит бесперебойную работу оборудования. На нашем сайте интернет-магазина ГИДРОПНЕВМАТИКА представлены распределители различных модификаций. Если вам необходимо заказать 44ПГ73-12 свяжитесь с нами. Ваш заказ будет нами проверен и отправлен в срок.

Условное обозначение гидрораспределителей ПГ73

Конструкция

Конструкция (а), габаритные и присоединительные размеры (б) распределителей ПГ73-12

Гидрораспределители с электрическим управлением ПГ73-1 комплектуются толкающими электромагнитами, которые воздействуют на золотник. Так как тяговые усилия электромагнитов ограничены, применение электроуправления целесообразно лишь для аппаратов с диаметрами условных проходов до 10 мм. Трехпозиционный распределитель с электрическим управлением ПГ73-1 (рисунок а) состоит из корпуса 9, золотника 8 (диаметром 6 мм), втулок 5, пружин 3, шайб 2, толкателей 11, чашек 6, гильзы 7, электромагнитов 4 и штепсельного разъема 1. Перемещение золотника 8 в крайнюю позицию осуществляется от электромагнитов 4 толкающего типа, воздействующих на золотник через толкатели 11. После отключения электромагнита пружины 3 возвращают золотник в среднюю позицию. Утечки масла из торцовых полостей золотника отводятся в дренажное отверстие 10. Двухпозиционные распределители имеют фиксацию золотника в крайних позициях, что позволяет отключать электромагнит после срабатывания распределителя и не держать его длительное время под током. Двухпозиционные распределители могут иметь исполнение Б с одним электромагнитом, при этом возврат золотника в исходную (левую) позицию при отключении электромагнита производится пружиной. При срабатывании распределителей ПГ73-1 с напорной линией соединяется отводное отверстие (А или В), расположенное ближе к включенному электромагниту.

Основные габаритные и присоединительные размеры распределителей ПГ73-11 всех исполнений по гидросхеме - на рисунке б, а распределителей ПГ73-12 - на рисунке ниже.

Габаритные и присоединительные размеры распределителей ПГ73-12

Схемы гидрораспределителей четырёхлинейных

14ПГ73-1

24ПГ73-1

34ПГ73-1

44ПГ73-1

54БПГ73-1

64ПГ73-1
