Комплектний розподільчий пристрій КРУ РТП-10, шафа ШВВ-5Л та трансформатор ТСВ-25

В избранное

1 / 8

Обновлено: 2 июня 2026, 18:46 ID: 17197533

150 000 грн/штука

Киев, UA

на Флагма с 20 января 2025

Еще объявлений – 6

Тетяна Обладнання

Частный пользователь

Контакты Написать

Описание

Ціна договірна

Комплект промислового високовольтного обладнання для трансформаторної підстанції (6–10 кВ). Все. обладнання заводському зборі

Склад комплекту

Пристрій комплектний розподільчий КРУ РТП-10
Типовиконання: Р-6-315-160 УХЛ4
Номінальна напруга: 6 кВ
Номінальний струм: 100 А
Струм запобіжника: 315 А

Внутрішнє наповнення комірки:
Трифазний блок вакуумних дугогасильних камер КДВ 10-5 на опорних ізоляторах з діелектричними перегородками.
Високовольтні кварцові запобіжники (тип ПКТ) на порцелянових ізоляторах.
Високовольтний трьохполюсний роз'єднувач ножового типу.
Механічний важільний привід керування з системою автоматичного блокування дверей та індикацією заземлення.
На лицьовій панелі: кіловольтметр із шкалою до 7,5 кВ та перемикач фаз.
2 Шафа вводу ШВВ-5Л У3 (серія 692-12)
Тип вимикача: ВНРУ-10/400-10 (з ручним приводом)
Номінальна напруга: 10000 В
Маса шафи: 267 кг
Внутрішнє наповнення: Опорні високовольтні ізолятори, силові шини та підключений броньований високовольтний кабель.
3 Трансформатор сухий ТСВ-25/0,5 У3
Потужність: 32 кВА
Частота: 50 Гц
Схема з'єднання: У/Ун — 0
Напруга короткого замикання (Uk): 4,6%
Клас ізоляції: В / Клас захисту: IP00
Параметри обмоток:
Мережева обмотка: 380 V / 48,7 A
Вентильна обмотка: 160 V / 116 A
Випрямитель тиристорний: 48 V / 200 A
Маса трансформатора: 170 кг
4 Шафа автоматики, випрямляча та релейного захисту

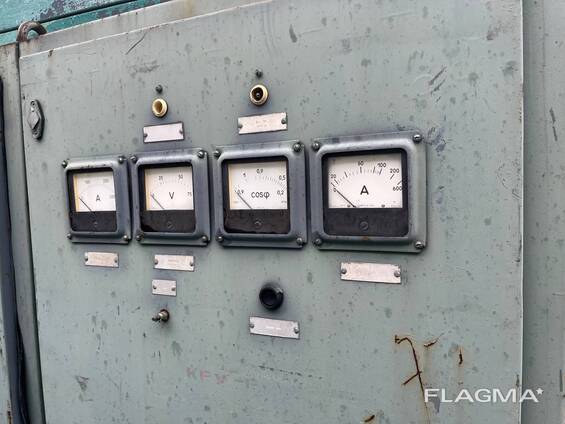

Лицьова панель приладів: Амперметр (до 300 А), Вольтметр (до 75 В), Фазометр , Силовий амперметр (до 600 А).
Панель релейного захисту: Електромеханічне реле часу (кругле), три реле в прозорих корпусах (реле напруги KV1, KV2 та реле струму KA2), блок сигнальних покажчиків (блінкерів), вертикальна клемна колодка XT2.
Внутрішній силовий відсік: Блок силової комутації, потужний тиристор таблеточного типу на масивному голчастому алюмінієвому радіаторі, зелений трубчастий резистор ПЭВ, плата керування з конденсаторами та імпульсними трансформаторами, силові лінійні контакти (KT4, KT5).
