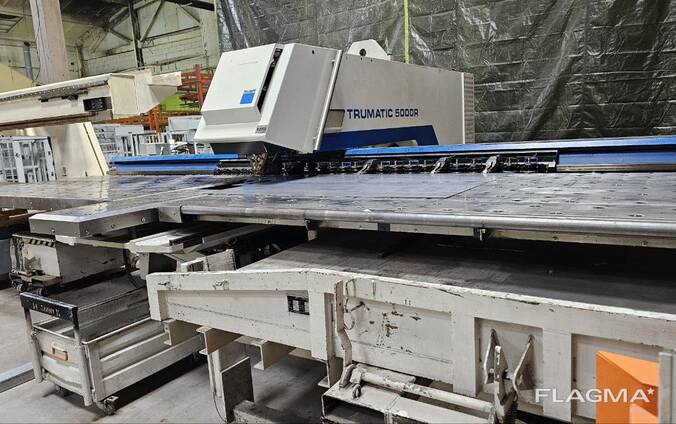

Координатно пробивний прес Trumpf TRUMATIC 5000R

Ключові особливості конструкції верстата Trumpf TRUMATIC 5000R

Модель TRUMATIC 5000R оснащена інноваційними лінійними двигунами, що забезпечують надвисоке прискорення та швидкість позиціонування, які недоступні для традиційних верстатів зі звичайними шарнірно-вінтовими передачами (ШВП). Це суттєво підвищує продуктивність та знижує час циклу при обробці деталей з великою кількістю отворів.

Інструментальна система верстата дозволяє обертати кожен інструмент у лінійному магазині на 360°, що значно зменшує необхідну кількість інструментів і збільшує універсальність машини. Гідравлічна пробивна голова забезпечує зусилля вирубки до 220 кН, що дає змогу виконувати складні формувальні операції, такі як відбортування, нарізування різьблення, та жалюзі, з високою точністю та надійністю.

Активна матриця верстата гарантує формування знизу вгору, запобігаючи появі подряпин на поверхні металевого аркуша при його переміщенні.

Основні переваги моделі 5000R:
- Вражаюча продуктивність завдяки мінімальному часу циклу.
- Універсальність у виконанні різноманітних операцій: пробивання отворів, нарізування різьблення, виштампування та гравіювання.
- Підвищений рівень автоматизації: ідеальна інтеграція з автоматичними системами завантаження та вивантаження листів (SheetMaster).

Технічні характеристики:
- Марка/модель: Trumpf TRUMATIC 5000R
- Рік випуску: 2006
- Максимальна робоча зона: по осі X – 3085 мм, по осі Y – 1280 мм
- Пристрій зміни інструментів: 21 позиція
- Максимальна вага інструменту: 230 кг
- Максимальна сумарна швидкість: 100/60/116 м/хв
- Точність позиціювання: ±0,1 мм
- Система керування: Sinumerik 840D
- Зусилля різання: 22 тонн
- Максимальний діаметр штампування: 76,2 мм
- Максимальна товщина аркуша: 6,4 мм
- Максимальна вага деталі: 150 кг
- Колір корпусу: білий та синій
- Загальна вага верстата: 17 300 кг
- Електропостачання: 17 kVA
- Габарити (Д х Ш х В): 6900 мм × 10800 мм × 2400 мм
- Загальна кількість годин роботи станка: 50 000

Ця модель поєднує в собі високу продуктивність, точність і універсальність, що робить TRUMATIC 5000R ідеальним вибором для промислового металопереробного виробництва з високими вимогами до якості обробки.
