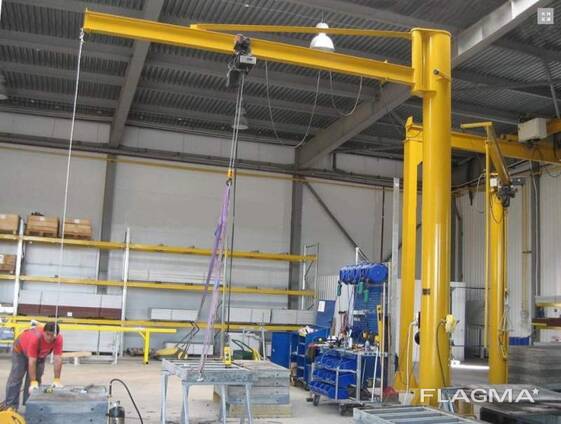

Кран консольно-поворотний

Кран консольно-поворотний застосовується для обслуговування обмежених площ, зокрема, що примикають до стін будівель або інших споруд, а також для передачі вантажів з одного прольоту будівлі в інший. Кран консольний встановлюється як на відкритих майданчиках з температурою повітря ± 40°С, так і у виробничих корпусах і використовується для вантажно-розвантажувальних робіт у межах зони обслуговування, що утворюється мінімальним та максимальним вильотами гака на консолі з кутом повороту стріли.

Металоконструкція крана зварена зі Сталі 09Г2С-12. Складається з колони, стріли, вантажопідіймального механізму, обкатного вузла та приводу повороту стріли. Колона зварена із листа або виготовлена з труби. У конструкції колони передбачено:

Опорна плита з отворами для кріплення крана;
Обкатний фланець;
Вісь повороту стріли;
Зубчастий вінець приводу повороту стріли;
Упори, що обмежують поворот стріли крана.
Стріла зварена з листового та фасонного прокату. У конструкції стріли передбачені:

Підшипниковий вузол для зв’язку стріли з колоною та можливості повороту стріли щодо колони;
Привід повороту стріли на базі мотор-редуктора виробництва Німеччини з вбудованим електромагнітним дисковим гальмом;
Струмопідведення до талі;
Упори для талі.
Вантажопідйомний механізм – це пересувна таль виробництва Болгарії. Технічні характеристики талі вказані у габаритному кресленні на кран та паспорті талі. Обкатний вузол зварений із листового прокату, має обкатні ролики-2шт.

Виробнитство.
