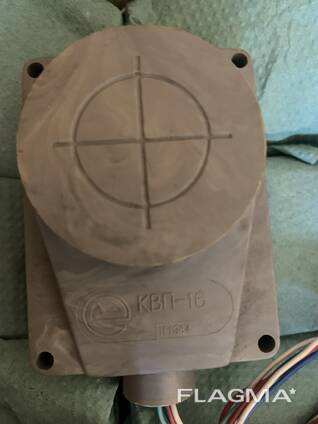

КВП-16 датчик положення

Безконтактні кінцеві вимикачі КВП-16 з плоским чутливим елементом призначені для комутації електричних ланцюгів керування та сигналізації, подачі команди в ланцюги керування приводами механізмів і машин при досягненні певного положення елементів конструкції або вузлів агрегату, які переміщуються в зону спрацьовування чутливого елемента.

Спрацьовування перемикачів КВП-16 відбувається при наближенні сталевої пластини.

Структура умовного позначення:
КВП-16:
КВП – кінцевий безконтактний вимикач з плоским чутливим елементом;
16 – номінальна дальність дії (16 мм).

Конструкція датчика КВП-16 являє собою пластиковий корпус, який може встановлюватися в будь-якому положенні відносно вертикалі та горизонталі. Усередині корпусу розташовані електронні елементи та активні компоненти схеми.

Принцип дії перетворювача КВП-16:

При подачі живлення через трипровідну схему датчика положення КВП-16 у зоні його плоского чутливого елемента виникає електромагнітне поле. Зона дії цього електромагнітного поля і визначає кінцеве положення предмета з якого-небудь електропровідного феромагнітного матеріалу або металу.

При потраплянні цього керуючого елемента в цю зону, через нього відбувається замикання магнітного поля, що в свою чергу викликає розбаланс тригера і закриття вихідного транзистора. Це і дозволяє подати напругу живлення на котушку керуючого проміжного реле.

Вся електрична схема, а точніше її елементи, залиті в КВП-16 епоксидним компаундом, що забезпечує його високу герметичність і захист від бризок, а також дозволяє використовувати його в приміщенні з підвищеною вологістю та високим вмістом пилу.
