Магазин электрического сопротивления Р4834 (Р 4834, Р-4834, ММЭС Р4834)

Заказать и купить магазин электрического сопротивления

Р4834 (Р 4834, Р-4834, ММЭС Р4834)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

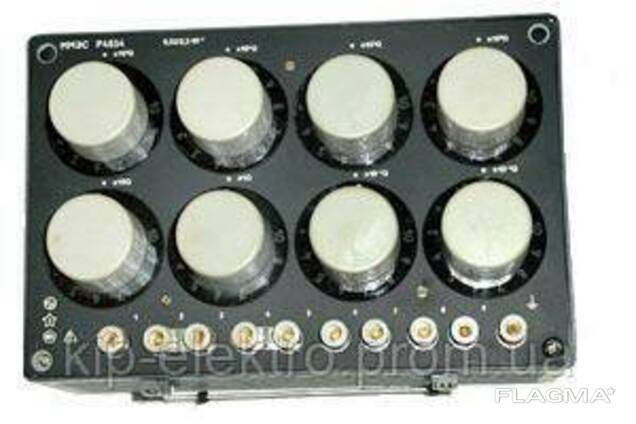

Магазин электрического сопротивления Р4834

Магазин электрического сопротивления Р4834 предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.

Технические характеристики

Номинальное значение сопротивления одной ступени

старшей декады 105 Ом

младшей декады 10-2 Ом

Класс точности 0,02/2,5•10-7.

Нормальные условия применения магазина:

температура окружающего воздуха (20±2)°С;

относительная влажность воздуха от 25 до 80%;

атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);

ток постоянный;

мощность не выше номинальной (указана в таблице 1).

Рабочие условия применения магазина:

температура окружающего воздуха от 15 до 25°С;

относительная влажность воздуха от 25 до 80%;

атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);

рабочее положение — любое.

Таблица 1

Наименование параметра

Значение параметра

Класс точности, с/d

0,02/2,5·10-7

Номинальное значение сопротивления одной ступени, Ом:

старшей декады

младшей декады

105

10-2

Число декад

8

Номинальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:

10-2 и 105 Ом

10-1 и 104 Ом

от 1 до 103 Ом

0,003

0,03

0,3

Максимальная мощность рассеивания на одну ступень, Вт, при ее номинальном сопротивлении:

10-2 и 105 Ом

10-1 и 104 Ом

от 1 до 103 Ом

0,005

0,05

0,5

Верхний предел частотного диапазона, кГц

50

Габаритные размеры, мм

310х212х175

Масса, кг, не более

5

Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом: (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5.

Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле:

δ=±(0,002 + 2,5 · 10-7(106/R-1))

где R — номинальное значение включенного сопротивления, Ом, в нормальных условиях применения.

Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности равно значению, указанному в табл. 2.

Таблица 2.

Номинальное значение включенного сопротивления, Ом

Постоянная времени, τ, с

От 1 до 10 вкл.

2·10-7

свыше 10 до 103

1·10-7

cвыше 103 до 104

5·10-7

cвыше 104 до 105

1·10-6

cвыше 105 до 106

1·10-5

Среднее значение начального сопротивления не превышает:

0,012 Ом на зажимах «5»-«9»;

0,024 Ом на зажимах «1»-«9» при установленных перемычках ХР11 на зажимах «2»-«3» и ХР12 на зажимах «4»-«5».

Вариация начального сопротивления не превышает соответственно значений 0,0012 Ом и 0,0024 Ом.

Начальная индуктивность L0 в микрогенри магазинов на зажимах «5»-«9» не превышает значения, определенного по формуле L0=0,1 m +0,2, (2)

где m — число включенных декад магазина.

Индуктивность при включении сопротивления не более 1 Ом на тех же зажимах не превышает 0,8 мкГн.

Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления (Rmax), равен

значению, определяемому по формуле (1).

Предел допускаемой дополнительной погрешности (δр) магазина в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого...
