Магазин сопротивлений измерительный Р-33, Р33, Р 33

Применяется в качестве меры сопротивления постоянному току и дает возможность получать сопротивления от 0,1 до 99999,9 Ом.

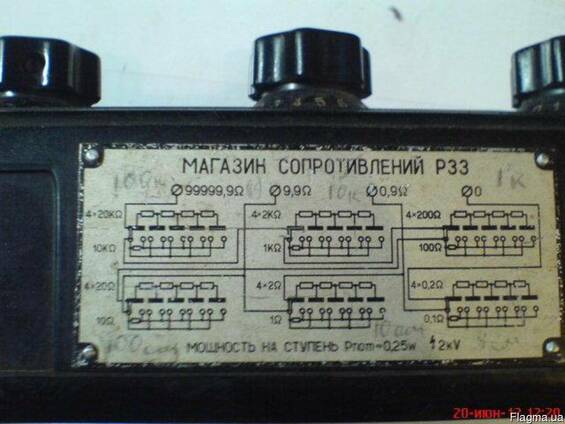

Магазин состоит из шести декад, соединенных последовательно. Каждая декада содержит пять катушек и дает возможность получать при помощи рычажного переключателя девять номинальных сопротивлений. На панели прибора находятся ручки рычажных переключателей с лимбами. На лимбах нанесены цифры от 0 до 9, а под лимбом расположена стрелка с множителем данной декады. На панели расположены четыре зажима для включения магазина в цепь. При подключении к зажимам “0” и “0,9 W“ включается первая декада магазина (9х0,1), при подключении к зажимам “0” и “9,9 W“ включаются первые две декады магазина (9х0,1 и 9х1), а при подключении к зажимам “0” и “99999,9 W“ включаются все декады магазина.

Величину сопротивления, введенного в цепь магазина, следует определять, суммируя результаты умножения чисел на лимбах, указанных стрелками, на множители у стрелок, учитывая при этом начальное сопротивление прибора. Среднее значение начального сопротивления (сопротивление при установке всех декадных переключателей на нулевые показания) не превышает 0,06 Ом.

При подключении магазина в схему нельзя допускать, чтобы токи через него превышали значения, указанные в таблице.

При пользовании магазином в схемах, во избежание сильных скачков тока при переходе с единицы на двойку по лимбу, желательно обесточить схему, особенно при работе с декадами больших сопротивлений.

Магазин сопротивления предназначен для работы при температуре окружающего воздуха от 10°С до 30°С и относительной влажности воздуха от 25% до 80% в рабочем диапазоне температур. Нормальные условия: температура (20±5)°С; относительная влажность (60±20)%. Класс точности магазина 0,2/ 6×10-6. Габаритные размеры 260х185х110 мм. Масса не более 3 кг.
