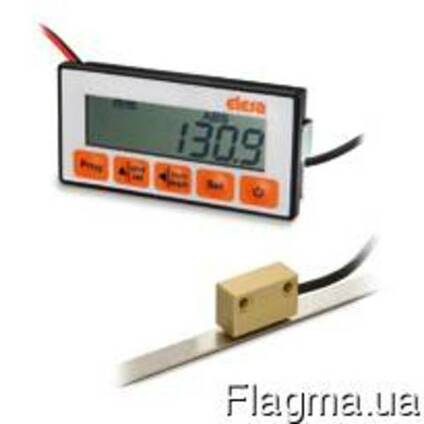

MPI-15 Магнитная измерительная система

Конструктивные особенности и применение
MPI-15 измерительная система, изготовлена ​​из ЖК многофункциональном дисплее с интегрированной позиции магнитного датчика, в сочетании с магнитным полосы М-Band-10 (заказывается отдельно), представляет собой полную систему для измерения линейных и угловых перемещений. Характеризуется чрезвычайно легким монтажом, она позволяет точно выравнивать и позиционировать, сокращая время и обрабатывающих процедур до минимума.
- Многофункциональный ЖК с ключами 5 функций.
- Абсолютное / пошаговом режиме.
-. Программируемая функция смещения
внешней батареи питания 1.5 VDC -.
- буферной памяти во замещения батареи.
- защита от случайного инверсии полярности.
- Магнитный датчик материал оболочки:. анодированный алюминий
За дополнительной информацией прочитать инструкцию по эксплуатации. специальное исполнение по запросу специальная дисплей пластина может поставляться с настраиваемыми графическими символами, знаками или трудах. Магнитный датчик с кабелем длиной отличаются от стандартных исполнениях, приведенных в таблице, до 20 м максимум. MPI-15 инструкция по монтажу 1) Сделайте бурение 42 0,2 / 0,5 мм х 90 0,2 / 0,5 мм в металле лист для установки дисплея. 2) Поместите дисплей в панели, используя специфические монтажный кронштейн (винт входит в комплект поставки). 3) Сделать бурение диаметром 34 0,2 / 0,5 мм в металлическом листе для установки корпуса батареи. 4) Закрепите корпус батареи к панели при помощи конкретного гайку. 5) Закрепите магнитный датчик с помощью винтов М3 (не входит в комплект поставки). Расстояние между датчиком и магнитной ленте, чтобы обеспечить правильное считывание перемещения: макс 2,5 мм.
