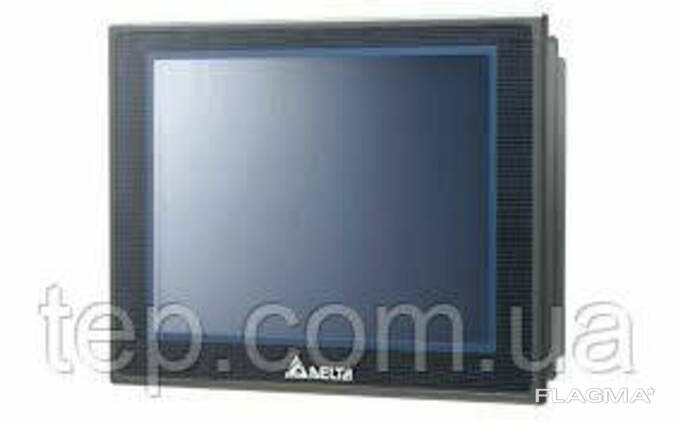

Панель оператора Delta DOP- B10S615 10"

Графическая панель оператора

Delta DOP-B10S615

Характеристики:

Экран - 10"
ЖК матрица TFT, 65 356 цветов, соотношение сторон 4:3
Разрешение 1024x600, высококачественный экран
USB-порт для программирования/подключения внешних устройств
COM1(RS-232), COM2(RS-485/232), COM3(RS-485/232)

Технические характеристики панелей оператора:

Модель

DOP-B10S615

ЖК дисплей

Тип

TFT LCD 65536 цветов

Разрешение

1024х600 пикселей

Подсветка

LED (ок. 20 тыс. часов при 25º C)

Размер

10 дюймов (226.00×128.70мм)

Операционная система

Windows Base Real Time OS

ЦПУ

Микроконтроллер 32-bit RISC

Flash ROM

Flash ROM 128MB (30МБ системная память; 16МБ резервная память; 82МБ пользовательская память)

Звук

Динамик

Мульти-тональный (85 дБ, 2-4 кГц)

Аудио-выход

--

Ethernet

--

Внешняя карта памяти

SD Card (поддержка SDHC)

USB

1 USB Client Ver 2.0 (загрузка программы)

1 USB Host Ver 1.1 (принтер/флэшка/мышь/клавиатура)

СОМ порты

COM1

RS232 (с поддержкой аппаратного управления потоком)

COM2

RS232/422/485

COM3

RS232/422/485

Функциональные клавиши

нет

Часы реального времени

встроенные

Охлаждение

естественное

Защита по лицевой стороне

IP65 / NEMA4

Напряжение питания

24 VDC (-10% ~ +15 %)

Потребляемая мощность

12 Вт

Батарея

3В литиевая CR2032 (3 года при 25º С)

Рабочая температура

0 - 50 ºС

Температура хранения

- 20 ~ +60 ºC

Влажность

10 ~ 90 % (0-40 ºC), 10 ~ 55 % (41-55 ºC)

Виброустойчивость

В соответствии со стандартом IEC 61131-2 5 Гц<=К=9 Гц
Длительно 1,75 мм/ Кратковременно 3,5 мм

9 Гц<=г<=150 Гц
Длительно 0,5 G/ Кратковременно 1,0 G по осям X, Y, Z до 10 раз

Габаритные размеры ШхВхГ (мм)

272×200×61 мм

Установочное окно (мм)

196.9 x 142.9
