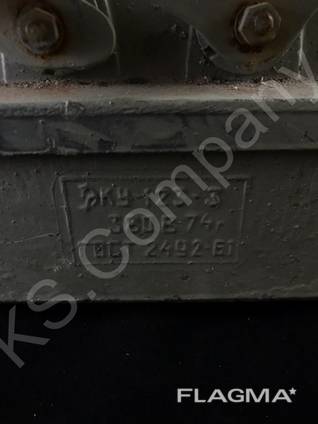

Пост кнопочный КУ-123-13 У2 КУ-123

Пост кнопковий КУ123 -1 3
Пост кнопочный КУ123-13

Загальні відомості

Кнопкові пости управління серії КУ123 призначені для комутації електричних ланцюгів керування змінного струму частотою 50, 60 Гц, напругою до 380 В (для експортного варіанту до 440 В) і постійного струму до 440 В. КУ123-ХХ Х2:
КУ123 - позначення серії, де 3 - умовне позначення
ступеня захисту IР56 по ГОСТ 14254-80;
Общие сведения

Кнопочные посты управления серии КУ123 предназначены для коммутации электрических цепей управления переменного тока частотой 50, 60 Гц, напряжением до 380 В (для экспортного исполнения до 440 В) и постоянного тока до 440 В. КУ123-ХХ Х2:
КУ123 - обозначение серии, где 3 - условное обозначение
степени защиты IР56 по ГОСТ 14254-80;
Х - условное обозначение количества кнопочных элементов:
1 - один элемент,
2 - два элемента,
3 - три элемента;
Х - условное обозначение диаметра проходного отверстия гнезда
сальника:
1 - 12 мм,
2 - 16 мм,
3 - 22 мм;
Х - климатическое исполнение по ГОСТ 15150-69 (У, ХЛ, Т);
2 - категория размещения по ГОСТ 15543.1-89. B
  Высота над уровнем моря не более 4300 м.
  Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных паров, разрушающих металл и изоляцию.
  Стойкость постов к воздействию коррозийных агентов атмосферы соответствует ГОСТ 15150-69; атмосфера типа II.
  Посты устойчивы к воздействию механических факторов внешней среды в соответствии с ГОСТ 17516.1-90.
  Группа условий эксплуатации М7.
  Степень защиты IР56 по ГОСТ 12254-80.
  Рабочее положение в пространстве любое.
  Усилие управления постом не должно превышать 40 Н.
  Контактные зажимы постов выдерживают без механических повреждений воздействия крутящего момента, равного 1,18 Н·м (0,12 кгс·м).
  Контактные соединения постов соответствуют требованиям ГОСТ 12434-83, раздел 2, при этом сечения медных проводов, подсоединяемых к зажиму, выбираются от 1,5 до 2x1,5 мм2 или от 1,5 до 4,0 мм2;
сечение алюминиевых или алюмомедных проводов от 2,5 до 2x2,5 мм2 или от 2,5 до 4,0 мм2.
  Размер резьбы контактных зажимов при одном винте не менее М4.
  Электрическое сопротивление и электрическая прочность изоляции постов соответствуют ГОСТ 2492-84.
  Предельному износу подвергается контактный материал постов при падении напряжения, превышающем 1,5 В.
  Номинальный режим работы постов продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный.
  Допустимые температуры нагрева в прерывисто-продолжительном режиме при номинальных параметрах не более:
  55°С - органов управления из металла.
  65°С - органов управления из изоляционных материалов.
  105°С - контактных выводов.
  Посты соответствуют требованиям ТУ 16-642.038-86 (ИАЕГ.642351.003 ТУ), ГОСТ 2492-84. Посты, поставляемые на экспорт, дополнительно соответствуют РД 16.01.007-88.
  По технике безопасности конструкция постов отвечает требованиям ГОСТ 12.2.007.6-75 и предусматривает один зажим заземления снаружи оболочки.
  По способу защиты человека от поражения электрическим током посты относятся к классу I в соответствии с ГОСТ 12.2.007.0-75.
  При эксплуатации постов следует соблюдать требования ГОСТ 12.1.019-79, ГОСТ 12434-83, технического описания и инструкции по эксплуатации ОБС.463.171 ТО.
  Контактные поверхности жил проводников перед присоединением должны быть подготовлены в соответствии с требованиями ГОСТ 10434-82.

Нормативно-технический документ

ТУ 16-642.038-86;ИАЕГ.642351.003 ТУ

Технические характеристики

Категория основного применения постов по ГОСТ 12434-83 - DС-11, АС-11 Номинальный ток, А - 16 Наименьшее рабочее напряжение переменное и постоянное, В - 110 Наименьший рабочий ток, А - 0,05 Номинальное напряжение по изоляции, В - 660 Частота питающей сети, Гц - 50 или 60
