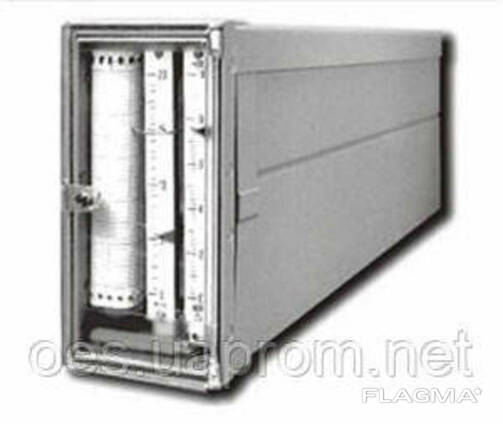

Аналоговые регистраторы А-542, А-543, А-100, А100-Н. Измерение и регистрация от 1 до 3 каналов значений параметров технологического процесса на ленточной диаграмме от термопар, термометров сопротивления и датчиков, имеющих унифицированные выходные сигналы. Сигнализация о состоянии параметров техпроцесса. Применяется в системах регулирования и управления техпроцессами в энергетике, металлургии, химической, нефтехимической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности.

Вертикальная шкала;
Светодиодная индикация включения прибора;
Непрерывная линия регистрации на ленточной диаграмме шириной 100 мм;
Многофункциональность: измерение, регистрация, сигнализация (в А100Н еще и преобразование);
Модернизированный лентопротяжный механизм;
Простота эксплуатации и ремонта;
Уставки задаются переменными резисторами оси в верхней части шасси прибора.

Технические характеристики:

Количество входов
1 или 2 независимых канала для А100
3 независимых канала для А542

Входные сигналы
напряжения: (0-1), (0-10), (-10-0+10)В
тока (0-5), (0-20) и (4-20)мА

Диапазоны измерения, Таблица

Основная погрешность
+0,5% от нормирующего значения по показаниям
+1% от нормирующего значения по регистрации и сигнализации

Быстродействие 1, 2.5, 5 или 10с.

Скорость перемещения диаграммы
20, 40, 80, 160, 320, 640, 1280 или 2560 мм/ч.

Выходные устройства сигнализации

А 100
два двухпозиционных устройства (две независимые установки, контакты реле 220 В/1 А) на каждый измерительный канал

А 542
одно двухпозиционное устройство (одна установка, контакты реле 30 В/0,2 А или 127 В/0,13 А)

Параметры окружающей среды
- температура от +5 до +50°С, влажность до 80% при 35°С (исполнение УХЛ 4.2 по ГОСТ 15150-69)
- температура от +5 до +50°С, влажность до 98% при 35°С без конденсации и влаги ( исполнение О 4.2 по ГОСТ 15150-69)

Исполнение по виду поставки обыкновенное, экспортное или тропическое

Потребляемая мощность
- не более 18 В А для А100
- не более 30 В А для А542

Питающее напряжение
~220В, частота 50Гц

Габаритные размеры
А100, А 542
80х160х565 мм (Щитовое исполнение)

Приборы А 100 и А542 широко применяются для измерения, регистрации, сигнализации температуры, давления, расхода, уровня и других параметров в системах регулирования и управления техпроцессами в энергетике, металлургии, химической, нефтехимической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности.
