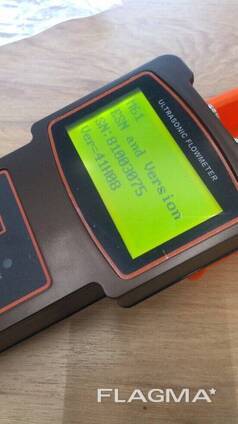

Расходомер воды TUF2000H портативный ультразвуковой с комплектом датчиков расхода ТМ1

TUF2000H - портативный расходомер предназначен для измерения скорости потока жидкости и объемного расхода жидкостей. Комплект поставки.1. Переносной ручной расходомер TUF2000H2. Комплект датчиков расхода воды ТМ1 для труб диаметром Ду50-Ду3003. Кабель соединительный для датчиков4. Гель для установки датчиков5. Зажимы цепные для крепления датчиков к трубам6. Рулетка измерительная.7. Инструкция пользователяПрибор с датчиками и принадлежностями упакован в удомный переносной алюминиевый кейс. Вес переносного комплекта 5,5 кгПрибор имеет выходной интерфейс RS485Батарея у переносного прибора литиевая 2200 мАПитание прибора от USB зарядного устройства. Входит в комплект к прибору. Области ПРИМЕНЕНИЯПортативный расходомер TUF2000H предназначен для измерения скорости потока, расхода и количества жидкостей, в частности сточных вод, в напорных трубопроводах систем водоснабжения и канализации. Принцип ДЕЙСТВИЯПринцип действия портативного расхода TUF2000H состоит в измерении временной разницы во время прохождения ультразвуковой волны по потоку и против потока жидкости, пересчета ее в мгновенное значение расхода с последующим интегрированием. Технические Характеристики:• Скорость потока: -30...+30 м/с•¦ Чувствительность: 0,001 м/с (с датчиками серии PI)• Линейность: 0,5%, повторяемость: 0,2%• Погрешность: 2,5% от измеренного значения (of reading at rates) в диапазоне скоростей от 0,5 м/с до 1,0 м/с• Погрешность: 2,0% от измеренного значения в диапазоне скоростей от 1,0 м/с до 30,0 м/с(в зависимости от типа датчика, расхода, скорости, а также при настройке расходоме на трубе с параметрами максимально приближенными к заранее заданным заказчиком возможна настройка расходомера для снижения погрешности до 1% от измеренного значения)• Интерфейс: RS485•¦Возможность измерения сточных вод• Питание: автономное, батарея Li-ion 14,4 В, 2200 мА• Противодействие интерференции: двойной сбалансированный сигнал разный в приемнике и сенсоре позволяет избежать интерференции• Интерфейс: выход RS-232• Допустимый диаметр труб:— от DN25 до DN100 мм с датчиками HS, температурный диапазон: от -30 °C до +90 °С- от DN50 до DN300 мм с датчиками HM, температурный диапазон: от -30 °C до +90 °Срекомендации ПО Установке Ультразвучного РАСХОДАНаверное, эти рекомендации позволят избежать распространенных ошибок во время первой установки ультразвуковой расходомера. Иногда, пользователь получив ультразвуковой расход, выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это грозит — 100%. Потеря времени, поскольку придется устанавливать и настраивать с достаточной тщательностью. Объясню: если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и др.) заданы не правильно, то расчетное значение расстояния между датчиками будет также. Логотип и с высокой степенью вероятности расходомер вообще не увидит своего сигнала. Поэтому все настройки выполняйте с правильным вниманием. Следовательно, установка параметров изготовлены и расходомер рассчитал необходимое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками - это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью имеем очищенную от слоя загрязнений и краски поверхность трубы с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги. Установите датчики так, чтобы рабочие поверхности датчиков смотрели друг на друга. Выполнив правильную задачу параметров и качественную установку датчиков, вы сразу получите результат - расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки — расходомер позволяет оценить качество установки по соотношению сигнал-шум, а также оценить качество исходных установок. Примечание: поскольку ультразвуковой расходомер требует равномерного тока...
