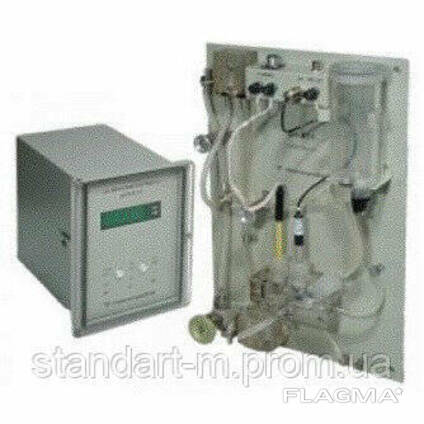

РН-милливольтметр РН-011с

РН-милливольтметр РН-011с

Описание:

Назначение

Для автоматического непрерывного измерения и преобразования активности ионов водорода (pH) в унифицированный выходной сигнал постоянного тока в воде и водных растворах в установках водоподготовки и технологическом оборудовании. Во всех модификациях имеется режим измерения ЭДС электродной системы в милливольтах и автоматическая термокомпенсация. При контроле чистой воды также предусмотрена возможность приведения значений pH к 25°C.

Применение

В технологических водах тепловых электростанций и тепловых сетей при автоматическом химконтроле за качеством контролируемых сред, а также в установках водоподготовки и технологическом оборудовании электростанций и других производств.

Исполнения

1) pH-011с, pH-011сМ

Общие сведения:

измерение pH чистой и глубокообессоленной воды в проточной ячейке со свободным сливом;
защита пробы от окисления в результате попадания воздуха;
возможность измерения редокс-потенциалов.
Параметры анализируемой жидкости:

расход, не более – 5 л/ч;
давление, не более - 0,1 МПа;
температура – от 5 до 50 °C;
конструкция датчика – настенная.
2) pH-011сЦ, pH-011сМЦ

Общие сведения:

контроль качества коагуляции и известкования воды в осветлителе и работа в системе управления дозированием щелочи;
гидроблок типа «Циклон», предотвращающий попадание хлопьевидного шлама в зону расположения измерительных электродов.
Параметры анализируемой жидкости:

расход, не более – от 50 до 80 л/ч;
давление – от 0,05 до 0,15 МПа;
температура – от 5 до 50 °C.
3) pH-011сМГ, pH-011сММГ

Общие сведения:

измерение pH жидкости в трубопроводах с помощью магистрального датчика с диаметром протока 30 мм;
материал деталей, контактирующие с анализируемой жидкостью – нержавеющая сталь.
Параметры анализируемой жидкости:

давление – до 0,6 МПа;
температура – от 5 до 100 °C.
4) pH-011сПГ, pH-011сМПГ

Общие сведения:

измерение pH жидкости в пульпах;
материал погружной части датчика – нержавеющая сталь;
длина погружной части – от 300 до 2000 мм (оговаривается при заказе).
Параметры анализируемой жидкости:

давление в зоне измерения – до 0,6 МПа;
температура – от 5 до 100 °C.
Технические характеристики

Диапазоны измерения:

- pH

от 0 до 14

- ЭДС

от минус 2400 до плюс 2400 мВ

- температура

от 0 до 100 ºС

Диапазоны преобразования по выходному сигналу:

- начало (любое значение во всем диапазоне)

шаг 1 pH или 100 мВ

- размах, pH

1; 2,5; 5,0; 10; 15;

- мВ

100; 250; 500; 1000; 1500; 2000

Основная погрешность:

- рН

±0,05

- ЭДС, мВ

±2

Рекомендуемое максимальное расстояние между датчиком и электронным блоком:

- при автоматической термокомпенсации

20 м

- при ручной термокомпенсации

100 м

Выходной сигнал

токовый сигнал постоянного тока с пределами изменений:

от 0 до 2,5 кОм от 0 до 5 мА

от 0 до 500 Ом от 0 до 20 мА

от 0 до 500 Ом от 4 до 20 мА

Предел допускаемого значения основной абсолютной погрешности:

- электронного блока

±0,02 рН

±2 мВ

±0,2 ºС

- комплекта рН-метра

±0,05 рН

±2 мВ

±0,5 ºС

Время установления выходного сигнала при изменении рН контролируемой воды на входе датчика, не более

15 мин

Параметры анализируемой воды:

- давление

от 0,05 до 0,15 МПа

- температура

от 5 до 50 ºС

- расход при свободном сливе

от 2,5 до 10 дм3/ч

- частота

50±1 Гц

Напряжение питания

от 187 до 242 В

2.11 Потребляемая мощность, не более

10 В·А

Габаритные размеры и масса, не более:

- блок преобразователя

120х172х225 мм; 4,5 кг

- датчик для исполнений:

pH-011с; pH-011сМ

105×280×440 мм 3,5 кг

pH-011сЦ; pH-011сМЦ

в соответствии с габаритным чертежом, высылаемым по запросу; 10 кг

pH-011сМГ; pH-011сМГМ

в соответствии с габаритным чертежом, высылаемым по запросу; 8 кг

pH-011сПГ; pH-011сМПГ

в соответствии с габаритным чертежом, высылаемым по запросу; 13 кг

Комплектность

- измерительный преобразователь – 1 шт.

- гидравлический блок – 1 шт.

- pH-электрод – 1 шт.

- комплект ЗИП – 1 компл.

- руководство по эксплуатации – 1 экз.

- паспорт электрода – 1 экз.

- паспорт рН-метра – 1 экз....
