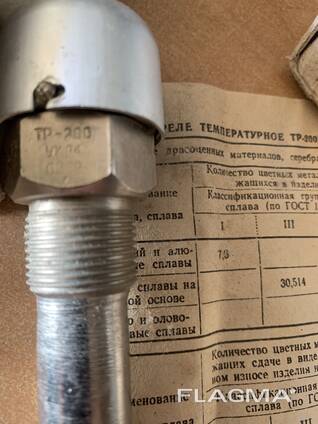

Термоелемент TR-200, UHL4

Термореле ТР-200, УХЛ4, призначене для використання в пристроях контролю температури неагресивного рідкого або газового середовища, комутації ланцюгів постійного та змінного струму частотою 50 і 60 Гц з номінальною напругою до 220 В.

Застосовується в печах, пральних машинах, холодильних установках.

Реле ТР-200 встановлюється таким чином, щоб латунна гільза знаходилася в середовищі, температуру якого необхідно вимірювати. Чутливим елементом реле є дилатометричний пристрій, що складається з латунної гільзи та пружини. У торці латунної гільзи закріплений фігурний стрижень. На пружинах закріплені ізольовані від них нормально закриті електричні контакти. Оскільки коефіцієнт розширення латуні набагато більший, ніж інвару (коефіцієнт розширення інвару в межах температур від —50 до +100° С близький до нуля), то при нагріванні латунної гільзи вона подовжується і за стрижень розтягує пружини. При цьому електричні контакти розмикаються. При зниженні температури латунна гільза вкорочується — і завдяки пружним властивостям пружини електричні контакти знову замикаються.

Температура, при якій розмикаються контакти, визначається величиною зазору. Задане значення температури, при якій розмикаються контакти реле, налаштовується шляхом обертання гвинта. При обертанні гвинт разом з контактним пристроєм переміщується вздовж нерухомої гайки, змінюючи величину зазору.
