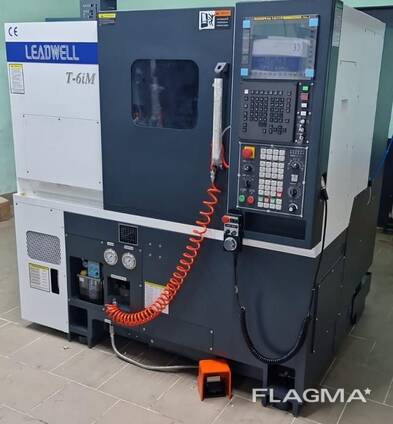

Токарний верстат з ЧПК

Тип напрямних - кочення
Виконання шпинделя A2-5
Діаметр патрона 8” (208 мм)
Тип затискного механізу Гідравлічний
Максимальний діаметр пруткової заготовки 52 мм
Діаметр наскрізного отвору в шпинделі 56 мм
Максимальний діаметр деталі обертання 480 мм
Максимальний діаметр точіння 300 мм
Максимальна довжина обробки 300 мм
Головний двигун
Максимальна швидкість обертання шпинделя 5000 об/хв
Базова швидкість 844 об/хв
Розмір переднього підшипника 80/125 мм
Розмір заднього підшипника 80/125 мм
Крутний момент на шпинделі (100%) 71,6 Нм
Максимальний крутний момент на шпинделі (30 / 15 хв) 105/143,2 Нм
Головний двигун 1PH8107
Потужність головного двигуна шпинделя (100% / 30 хв) 9,0 / 11,0 кВт
Задня бабка
Конічний отвір в пінолі Морзе 4
Діаметр пінолі задньої бабки Ø75 мм
Хід пінолі задньої бабки 75 мм
Переміщення задньої бабки 250 мм
Тип затискного механізма Гідравлічний
Зусилля затиску на пінолі задньої бабки 392 кг-с
Гідравлічна станція
Потужність двигуна насоса 1,5 кВт
Продуктивність насоса 30 л/хв
Тиск в системі 35 кг/см2
Ємність баку 35 л
Станція МОР (базова)
Потужність двигуна насоса 1,17 кВт
Продуктивність насоса 83 л/хв
Тиск в системі 3,2 кг/см2
Ємність баку 125 л
Конфігурація системи інструментальних блоків
12 інструментальна РГ BMT45
Час індексації на слідуючу позицію (повний час) 1,172 с
Час індексації на 180° 1,972 с
Розмір тримача квадратного перетину 20 мм
Розмір тримача круглого перетину 32 мм
Максимальна швидкість обертання інструменту 5000 об/хв
Тип двигуна для інструменту 1FT7062
Номінальна потужність двигуна для інструменту 2,13 кВт
Переміщення та подачі
Двигун подач по осі X / 1FK7063 2,3 кВт
Двигун подач по осі Z / 1FK7063 2,3 кВт
Максимальне переміщення по осі Х 150+15 мм
Максимальне переміщення по осі Z 300 мм
Швидкість прискорених переміщень по осям X / Z / Y 30/30 м/хв
Ходовий гвинт по осі Х Ø32×10
Ходовий гвинт по осі Z Ø32×12
Стандарт оцінки точності VDI (3441)
Загальна точність позиціювання 0,010
Повторюваність 0,007
Габаритні розміри
Довжина верстата 2100 мм
Ширина верстата 1630 мм
Висота верстата 1980 мм
Маса верстата (приблизно) ≈ 3500 кг
Загальна потужність підключення 25 кВА
