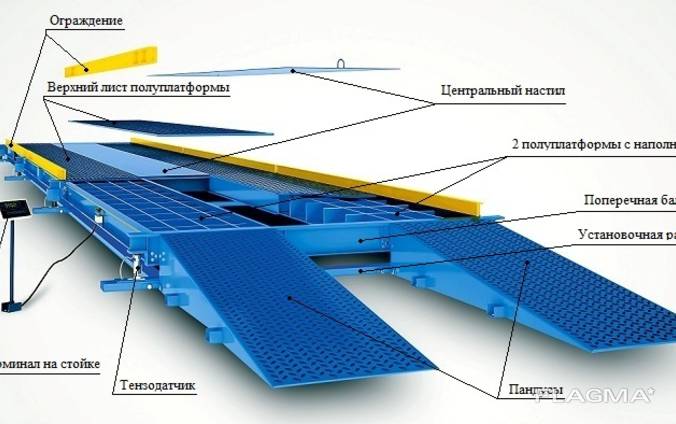

На схеме изображено устройство стационарных автомобильных весов колейного типа. Это значит, что площадка, на которую для взвешивания заезжают грузовики представляет собой не цельную грузоприемную платформу, а 2 колеи с пустым пространством посередине. Каждая такая колея называется полуплатформа. Обычно полуплатформа имеет одинаковую ширину с пандусом (именно так дело обстоит и на взрыв-схеме). Теперь рассмотрим устройство автовесов более детально.

Полуплатформы
Это основная и самая металлоемкая часть весового оборудования. Интересуясь устройством автомобильных весов, каждый второй интересуется именно устройством грузоприемной платформы - как она установлена и из чего состоит.

Каждая полуплатформа, в свою очередь, может состоять из нескольких модулей - таких же полуплатформ, но короче. Каждый модуль стоит на 4 тензодатчиках и соединен с соседними, сверху зашит верхним листом (иногда и снизу), а внутри имеет наполнение - ребра жесткости, которые держат массу автомобиля и не дают деформироваться покрытию.
