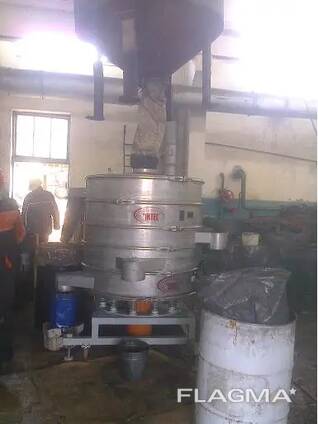

Вибросито круглое высокочастотное АВРК-4

Вибросито круглое (аппарат вибрационный) АВРК-4 является новой разработкой от компании КБ Интел. Данная модель представляет собой вибрационный четырехдечный аппарат для рассева катализаторных систем на целевые фракции для повторного применения. Эта модель создана на базе высокочастотного одномоторного вибросита ВВу-1.1200.4, с 4 рабочими деками, диаметром 1200 мм каждая.

Технические данные вибросита АВРК-4 приведены в таблице ниже.

Номинальная мощность эл. вибраторов, кВт
2,2
Число дек
4
Диаметр/площадь деки, м/м2
1,2 / 1,1
Номинальная частота колебаний корпуса, Гц
25
Материал корпуса (контактирующий с просеиваемым материалом)
Нержавеющая сталь
Габаритные размеры, мм, Д х Ш х В
1690х1350х1800
Масса, кг
до 680
Вибросито круглое (аппарат вибрационный) АВРК-4 предназначено для рассева катализаторных систем на целевые фракции для повторного использования, с одновременным отбором пыли и крошки катализаторов. Аппарат может использоваться для просеивания различных веществ (классификация материала), например, песок, глина бентонитовая и др.

Принцип работы данного вибросита заключается в следующем. Фланцевый мотор-вибратор во взрывозащищенном исполнении с частотой вращения дебалансного вала 25 Гц, расположенный в продольной оси вибрационной машины, ниже ее центра масс, генерирует короткие импульсы силы с радиальным вектором. Эти импульсы обеспечивают дискретное перемещение просеиваемого материала по поверхности сит по оптимальной спиральной траектории от места загрузки к месту разгрузки крупных частиц (надрешетного продукта), с одновременным прохождением сквозь ячейки просеивающих поверхностей мелких частиц (подрешетного продукта).

В качестве просеивающих поверхностей применяются тканые сетки из нержавеющей проволоки и перфорированные пластины из нержавеющей стали. Комплекты сеток и перфорированных пластин позволяют формировать несколько вариантов схем просеивания катализаторных систем на различные фракции. В зависимости от материала могут применяться сетки с различными размерами отверстий.

Корпус вибросита сделан из нержавеющей стали. Поэтому у данного прибора повышенный срок службы. Материал рабочих сеток: проволока или просечной лист из нержавеющей стали. Рабочие сетки вибросита имеют повышенный ресурс работы и защиту от забивания ячеек. Разъемные соединения корпусных деталей АВРК-4 обеспечивают их надежное и герметичное сопряжение, и, одновременно, позволяют производить замену сит с минимальными затратами рабочего времени.

Вибросито оснащено фланцевым мотор-вибратором производства Италии.

АВРК-4 смонтирован на колесной раме, для облегчения перемещения его между технологическими позициями. Во время работы, с целью безопасности и для исключения паразитных колебаний, рама аппарата фиксируется на выдвижных винтовых опорах.

Управление работой аппарата вибрационного производится с помощью мобильного пульта во взрывозащищенном исполнении.

Модель вибросита АВРК-4 является быстрооокупаемой благодаря повышенной производительности и эффективности, а также точному фракционированию и снижению потерь полезного продукта.

Основные параметры круглого вибросита АВРК-4:

Параметр
Значение
Материал деталей корпуса вибросита
нержавеющая сталь
Количество рабочих дек
4
Ограничения по габаритам, мм, Д х Ш х В
2000 х 2000 х 1800
Просеивающая поверхность
просечные пластины из нержавеющей стали, сетки из нержавеющей стали
Исполнение вибросита
герметичное с возможностью подключения системы аспирации и подачи инертного газа; взрывозащищенное исполнение
Способ подачи материала на грохот
напрямую из реактора
Дозирование подачи
Согласно тестам
Особые требования
Мобильное исполнение: возможность перемещения
Требования к электродвигателям
Влагозащищённые, взрывозащищённые, повышенный класс электрозащиты. Эксплуатируется на открытой площадке, класс взрывоопасной зоны по НПАОП 40.1-1.3201 2(В-1г), категория и группа взрывоопасных смесей по НПАОП 40.1-1.3201 IIАТ1, IIАТ2, IIАТ3, IIВТ3.
