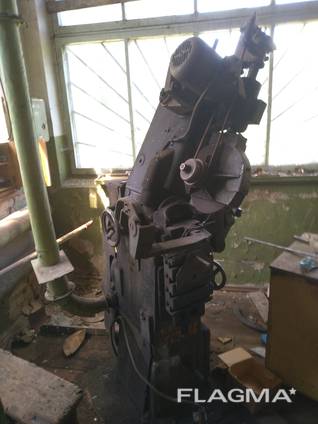

Универсальный заточной станок ТчПА-3

Заточные станки мод. ТчПА-3 предназначены для заточки круглых пил диаметром от 125 до 1250 мм по ГОСТ 980 - 80, плоских ножей длиной до 640 мм. по ГОСТ 6567 - 75, ленточных широких(тип 2 и 3) пил по ГОСТ 6532 - 77, пил для вертикальных лесопильных рам по ГОСТ 5524 - 75, а также пил для тарных лесопильных рам ГОСТ 10482 - 74. Станок имеет полуавтоматический цикл работы. Настройка станка, установка и снятие затачиваемого инструмента осуществляется вручную. Станок выполнен на массивной станине, это полностью исключает вибрации и способствует повышению качества заточки.

Технические характеристики ТчПА-3 б/у:
Наименование параметра, единицы измерения

Значение

параметра

-Длина затачиваемых на станке рамных пил, мм 1100 … 1450

-Ширина рамных пил, мм 80 … 180

-Диаметр круглых пил, мм 200 … 1000

-Длина ленточных пил, м от 8,5

-Ширина ленточных пил, мм 50 … 175

-Шаг зубьев пил, мм 6,5 … 78,5

-Передний угол зубьев, град. -25 … +35

-Угол косой заточки, град. 0 … 30

-Ход подающей собачки, мм 6 … 100

-Размеры шлифовального круга, мм: диаметр 200 … 300; толщина 8 … 10; диаметр отверстия 127

-Частота вращения круга, мин-1 1930 или 2200

-Перемещение шлифовального круга(для компенсации износа ), мм 50

-Подача врезания, мм 0,03; 0,06; 0,09; 0,12; 0,15; 0,18

-Число двойных ходов головки, мин 34; 54; 76

-Размеры стола, мм 320 х 280

-Ход стола, мм 150

-Электродвигатель главного привода: частота вращения, мин-1 2800; мощность, кВт 0,4

Тип АОЛ 21-2

-Электродвигатель вентилятора и коробки привода: частота вращения, мин-1 2800; мощность, кВт 0,4

Тип АОЛ 21-2

-Габаритные размеры станка, мм 1070х1170х2050

-Масса станка, кг 545
