Устройство контроля осевого канала ротора паровых турбин

Устройство контроля осевого канала ротора паровых турбин

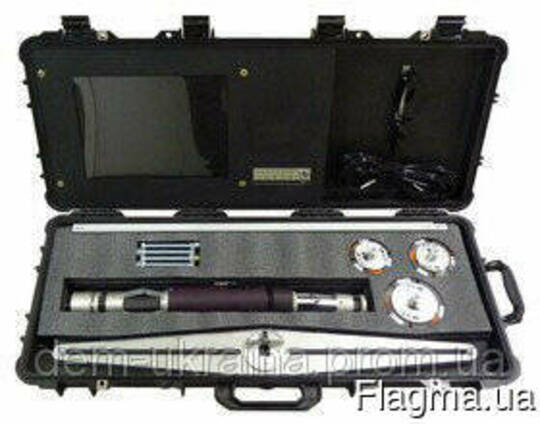

Устройство контроля осевого канала ротора паровых турбин - фото 1
Обновлено: 22 мая 2024, 13:50 ID: 5090953
Цена по запросу
ДЕМ УКРАЇНА, ООО Харьков, UA
на Флагма с 27 марта 2010
Богомаз Сергій Олександрович
комм.директор

Описание

Устройство контроля осевого канала ротора паровых турбин

СО 153-34.17.740-2003      ТУ 4276-024-27449627-07



Система контроля паровых турбин, эксплуатирующийся при температуре пара 450 °С и выше, предназначена для проведения работ при продлении срока их эксплуатации сверх паркового ресурса. Система отвечает требованиям инструкции СО 153-34.17.440-2003 и позволяет проводить визуальный, ультразвуковой и вихретоковый контроль стенок осевого канала роторов паровых турбин.

Компактности и гибкости формирования комплектации.
Все базовые компоненты размещены в одном ударопрочном чемодане.
Состав системы определяется исходя из уровня подготовленности пользователя, применяемости методов контроля на объекте и объема регламентных работ.
Допускается приобретение отдельных частей системы с последующей закупкой недостающих компонентов в зависимости от необходимости.
Основные технические характеристики прибора
Система обеспечивает визуальный осмотр поверхности канала для оценки качества зачистки поверхности, выявления уступов, технологических выборок, рисок, коррозионных повреждений и других видимых дефектов поверхности. Позволяет детально осмотреть и записать в память места обнаруженных поверхностных эксплуатационных или металлургических дефектов выявленных вихретоковым методом контроля. Провести ультразвуковой контроль металла ротора для выявления скрытых дефектов объемными волнами для выявления скрытых дефектов различной ориентации в объеме поковки.


Ультразвуковой канал

Частота максимума преобразования fuu, МГц

2,5

Отклонение частоты Δfuu, МГц, не более

±0,13

Размер пьезоэлемента, Ø мм

12

Угол ввода ультразвуковых колебаний, град.

60

Количество каналов

2

Видео канал

Разрешение

660 ТВлин

Минимальная освещенность на объекте

0 люкс

Регулировка фокуса

ручное

Размер экрана монитора, не менее

15 дюймов

Наличие подсветки

да

Диаметр прохождения сканера, мм

80-130

Длина сканирования, м

4,5

Устройство записи

Мониторинг в режиме реального времени в высоком разрешении с частотой смены кадров, fps

25

Время непрерывной многоканальной записи не менее, час

100

Резервное копирование на внешний флэш-накопитель или мобильный жесткий диск через порт USB

да

Вихретоковый канал

Тип преобразователя

накладной,
трансформаторный, трехобмоточный.

Внешний диаметр сменного защитного колпачка, мм

7,5

Рекомендуемая частота тока возбуждения вихретокового преобразователя, при которой отстройка от зазора между преобразователем и искусственным дефектом наибольшая, кГц

70

Длина пути прохождения преобразователем до полного износа защитного колпачка при шероховатости контролируемой поверхности Rz = 20 мкм и силе прижима преобразователя к поверхности не более 0,1 кг, м

2200

Глубина искусственного дефекта, мм

0,5

Ширина искусственного дефекта, мм

0,2

Длина искусственного дефекта, мм

30

Устройство зачистки

Частота вращения х/х, об/мин

7000-27000

Диаметр зачистки

определяется сменными элементами зачистки

Частота вращения под нагрузкой, об/мин

20000

Номинальная потребляемая мощность, Вт

710

Выходная мощность, Вт

430

Масса без сетевого кабеля, кг

4

Комплект Поставки:

Транспортный ударопрочный кейс со встроенным видеомонитором и устройством записи.
Модульный видео-сканер с возможностью подключения блока вихретокового контроля.
Кабель управления и передачи сигналов.
Штанга разборная.
Устройство дискретного перемещения сканера.
Комбинированный ультразвуковой преобразователь с компенсацией изменения диаметра осевого канала.
СОП для настройки ультразвукового дефектоскопа.
Паспорт.
В дополнение к базовому комплекту поставляется

Вихретоковый преобразователь.
Кабель для вихретокового преобразователя.
СОП для вихретокового преобразователя.
Вихретоковый дефектоскоп ВД1.
Устройство зачистки осевого канала.
Устройство хонингования стенок осевого канала.
Устройство автоподачи сканера.
Гарантии:

универсальной каретки — 3 года;
видеоканала — 1 год;
преобразователей — 1 год.
