Вертикально-свердлильний верстат ZWB5040, ZX7045C1 склад

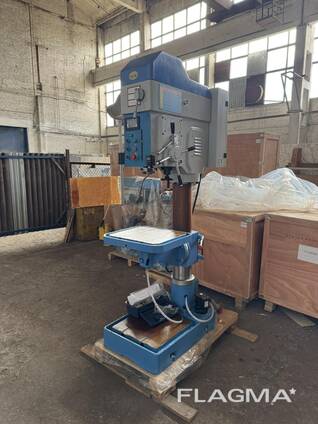

1) Вертикально-свердлильний верстат ZWB5040 використовується для розсвердлювання, розгортання, зенкерування та нарізування внутрішнього різьблення.
Особливості:
• Верстат обладнаний автоподачею пінолі;
• Безчастотне регулювання швидкості у 2-х діапазонах;
• Система подачі СОЖ вмонтована в основу верстата (40 Вт);
• Поворот столу – 180 градусів, нахил столу 45 градусів в обидві сторони;
• Вбудований механізм для нарізування різьблення
Параметри Од. вим. ZWB5040
Максимальний діаметр свердління мм Ø40
Максимальний розмір різьблення М27
Діаметр колони мм Ø160
Переміщення шпинделя мм 180
Поворот стола відносно колони град ±180
Відстань від осі шпинделя до колони мм 360
Максимальна відстань від шпинделя до робочого столу мм 570
Максимальна відстань від шпинделя до бази мм 1160
Конус шпинделя МТ4
Діапазон оборотів шпинделя Про/хв 50-250, 250-2000
Максимальне зусилля Nm 200
Діапазон подач шпинделя мм/мін 18-183
Розміри робочого столу мм 470x390
Розміри робочій поверхні бази мм 450x460
Потужність головного двигуна кВт 3
Потужність двигуна МОР Вт 40
Габарити мм 1045х665х2095
Вага кг 690/745

2) Верстат свердлильно - фрезерний ZХ7045С1 (Китай)

Верстат призначений для обробки деталей з різних конструкційних матеріалів в умовах одиничного та дрібносерійного виробництва. ZX7045C1 виконує операції свердління та фрезерування під різними кутами, також можливо проводити зенкерування, зенкування, розточування та нарізування різьблення мітчиками.

Конструктивні особливості :
- Важка основа та потужна вертикальна стійка, відлиті із сірого чавуну, тим самим забезпечуючи обладнанню необхідну стійкість до вібрації;
- потужний двошвидкісний асинхронний двигун - 1,3/1,8 кВт, розрахований на безперервну роботу;
- реверсивне обертання електродвигуна дозволяє здійснювати технологічні операції з нарізування різьблення;
- пристрій цифрової індикації (ПЦІ) по двох осях (X і Y) дозволяє встановлювати необхідні параметри обробки, здійснювати прив'язку інструментів і контролювати режими роботи верстата з високою точністю;
- Напрямні за типом ластівчиного хвоста гарантують стійкість та точність переміщення столу;
- точне переміщення пінолі шпинделя;
- Можливість нахилу свердлильно-фрезерної головки вправо/ліворуч ±90°;
- автоподача по осі Х;
- Три автоподачі пінолі шпинделя.

Основні параметри верстата ZХ7045С1
Найбільший діаметр свердління в чавуні/сталі, мм. 45 / 32
Найбільше нарізне різьблення в чавуні / сталі М16 / М12
Найбільший діаметр торцевого фрезерування, мм. 80
Максимальний діаметр фрезерування кінцевою фрезою, мм. 28
Виліт шпинделя, мм. 260
Найбільша відстань від торця шпинделя до столу, мм. 475
Робочий стіл
Розміри робочої поверхні столу, мм. 800 х 240
Число Т-подібних пазів 4
Розмір Т-подібного паза 14
Найбільше поздовжнє переміщення столу, мм. 540
Максимальний поперечний хід стола, мм. 170
Межі подач столу (безступінчасто), мм./хв. 8 - 95
Шпіндель
Конус шпинделя МТ4
Хід пінолі шпинделя, мм. 110
Діапазон частоти обертання шпинделя, об/хв. 50 - 2500
Кількість швидкостей шпинделя 12
Поворот шпиндельної голівки, град. ± 90
Автоматичні подачі шпинделя, мм/об. 0,12 / 0,18 / 0,25
Електроустаткування
Напруга живлення, 380
Потужність приводу головного руху, кВт 1,3 / 1,8
Потужність приводу подач, кВт 0,9
Потужність електродвигуна приводу насоса охолодження, кВт 0,04
Маса та габарити
Габаритні розміри (LxBxH), мм. 1240 х 930 х 2100

Маса, кг. 360
Комплектація верстата ZХ7045С1:
• Свердлильний патрон,
• Втулка перехідна,
• Захист шпинделя,
• Пристрій для нарізання різьби,
• Подвійна швидкість,
• Автоматична подача по осі Z,
• Робоча лампа,
• Автоматична подача по осі X,
• Автоматична подача шпинделя,
• Цифрова індикація пінолі,
• Швидкозатискний свердлильний патрон,
• 3-осьова цифрова індикація (ПЦІ).

Оплата у гривнях за курсом НБУ.
Термін постачання: на складі у Києві.
Гарантія: 12 місяців з моменту запуску в експлуатацію
